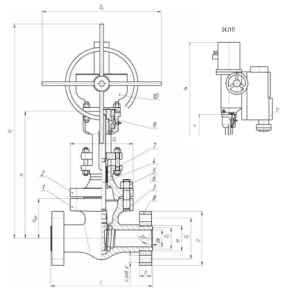

Задвижка 30с515нж, 30лс515нж клиновая с выдвижным шпинделем фланцевая. Применяется в качестве запорной арматуры для установки на трубопроводе с целью управления потоком рабочей среды. Среда — вода, пар при температуре до 300С; жидкие и газообразные нефтепродукты, водогазовые смеси при температуре до 425С; попутный и природный газы при температуре от -40 до +200С. Номинальное давление — PN 40 кгс/см^2
Присоединение к трубопроводу — фланцевое — исп.1; фланцевое с ответными фланцами — исп.2. Присоединительные размеры по ГОСТ 12815-80
Материал корпуса — углеродистая и легированная сталь( сталь 20, 15ХМ, 09Г2С, 20ГЛ
Герметичность затвора — по классу «A» ГОСТ 9544-93
Климатическое исполнение — У1( от -40 до +40С), ХЛ1 (от -60 до +40С) по ГОСТ 14150-69
Способ управления — ручной механический привод(коническими редукторами типа Б, В, Г.), момент создаваемый на маховике приводит в движение вал задвижки, тем самым приводя в движение шпиндель.
Также производятся задвижки 30с,лс15нж с ручным управлением (маховик) и задвижки 30с,лс915нж под электропривод(Тулаэлетропривод, ГЗ-Электропривод).
Технические данные:
| Обозначение изделия | DN | PN | L, мм | Масса, кг | Цена с НДС, руб. |
|---|---|---|---|---|---|
| 30с,лс515нж Ду 200 Ру 40 | 200 | 40 | 419, 550 | 231 | 62000(72000) |
| 30с,лс515нж Ду 250 Ру 40 | 250 | 40 | 457, 650 | 350 | 86000(104000) |
| 30с,лс515нж Ду 300 Ру 40 | 300 | 40 | 502, 750 | 430 | 106000(128000) |
| 30с,лс515нж Ду 350 Ру 40 | 350 | 40 | 762, 850 | 490 | 195000(138000) |
| 30с,лс515нж Ду 400 Ру 40 | 400 | 40 | 838 | 900 | 218000(265000) |
